在smt組裝中SMT鋼網的張力大小會影響錫膏印刷效果，據專業實驗統計：鋼網張力過小，易引起少錫，偏移等印刷不良;張力太大脫膜的時候會拉尖會縮短使用壽命等，所以檢測鋼網的張力是一件很重要的事。下面林川精密以瑞士的TETKOMAT N50鋼網張力計為例，按 DIN16611 標準校定張力計，為大家介紹如何使用張力計測量smt鋼網張力：

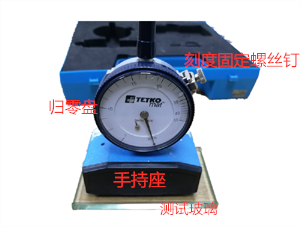

　　smt鋼網張力檢測專用工具：TETKOMAT鋼網張力計。

　　smt鋼網張力標準：30-50N/cm。

　　TETKOMAT鋼網張力計測量原理： 在不變動力下，對網布松緊作機械式測量

　　鋼網張力計測試前如何校驗方法：

　　1 、清理校驗玻璃及smt鋼網測量面，確保上面無異物;

　　2 、將張力計放在對零調整板玻璃的正面(不要太大力)

　　3 、如果表盤指針不對準校驗點，請參考步驟

　　4 、用手逆時針扭動 ，直到刻度旋轉盤可旋轉。旋轉刻度轉盤直到表盤校驗點 對正指針，再順時針扭動刻度鎖能鎖緊刻度旋轉盤即可(注： 刻度在對零位 時長指針不一 定和水平線成 90 度， 偏左偏右是正常的。 日常使用中如對零調 整板出現大缺口或破碎應及時更換。對零調整板玻璃上的標簽在使用中不要 撕毀，以便分出正反面，而校正時一 定要在正面上歸零校正。)。

　　使用校驗合格的張力計測量smt鋼網張力：

　　1，將鋼網非印刷面向上放置于水平臺上。

　　2，將整個張力計平穩的放在距外框邊 處的網面上，用手指輕拍鋼網表面幾下，這時指針?biāo)赶虻淖x數是現時 鋼網上的實際張力(牛頓讀數) 。

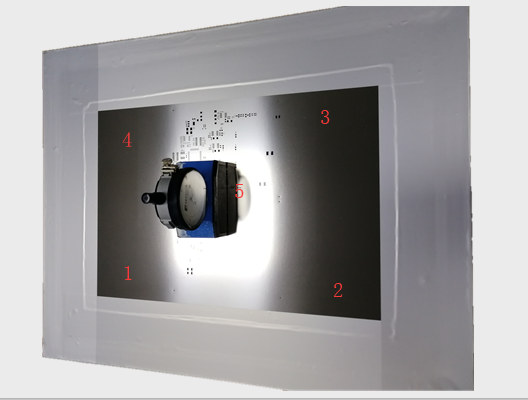

　　3，測量鋼網張力時必須要檢測五個點(上、下、左、右及中間)(見下圖)，絕對在檢測中發現鋼網張力能達到所規定的要求值則可繼續使用， 若測試中發現鋼網 張力已損耗到不可使用，則將鋼網廢棄。
